电脑主板跳线要怎么接?电脑主板跳线接法图解析

时间:2021-02-12 来源:系统下载之家官网

  电脑主板跳线要怎么接?电脑主板跳线是每个装机的用户都要遇到的,虽然很多主流的主板接针形状和颜色都相似,但是接口位置和数量还是有些区别的,那么,我们要如果接主板跳线呢?下面来看看详细的电脑主板跳线接法图解析吧。

  电脑主板跳线接法图解析

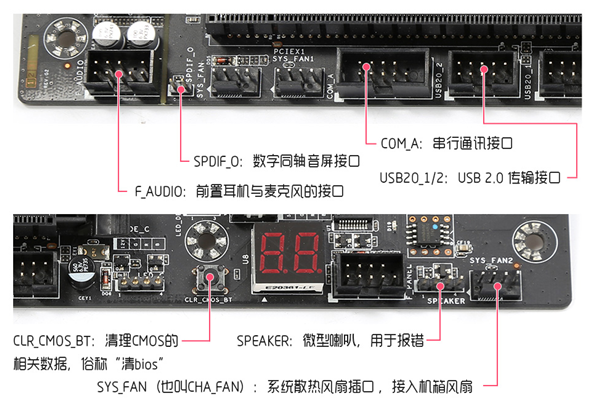

  F_AUDIO:前置耳机与麦克风的接口

  SPDIF_O:数字同轴音屏接口

  SYS_FAN(也叫CHA_FAN):系统散热风扇插口,接入机箱风扇

  COM_A:串行通讯接口

  USB20_1/2:USB 2.0 传输接口

  CLR_CMOS_BT:清理CMOS的相关数据,俗称“清bios”

  SPEAKER:微型喇叭,用于报错

电脑主板跳线接法图解析

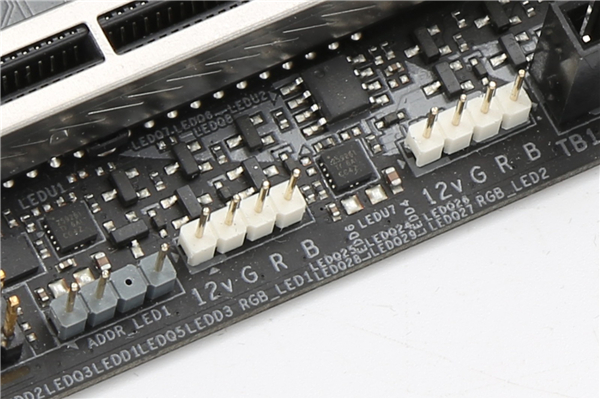

  LED_C:12V RGB接口(4针脚),5V ARGB接口(3针脚)

电脑主板跳线接法图解析

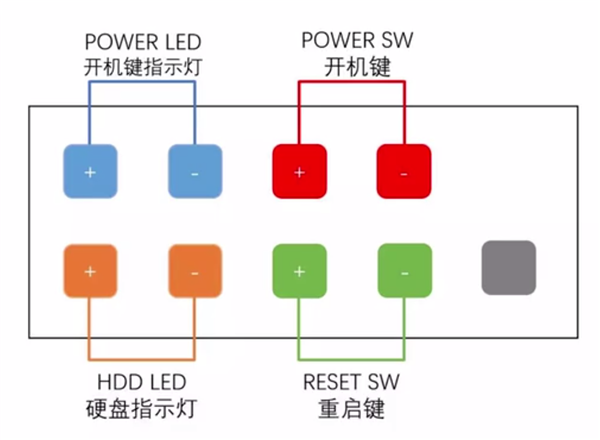

  F_PANEL(也叫 JFP1):(机箱跳线,一一对应)

  PWR_LED:电源指示灯、PWR_SW:开机键

  H.D.D. LED:硬盘指示灯、RESET SW:重启键

电脑主板跳线接法图解析

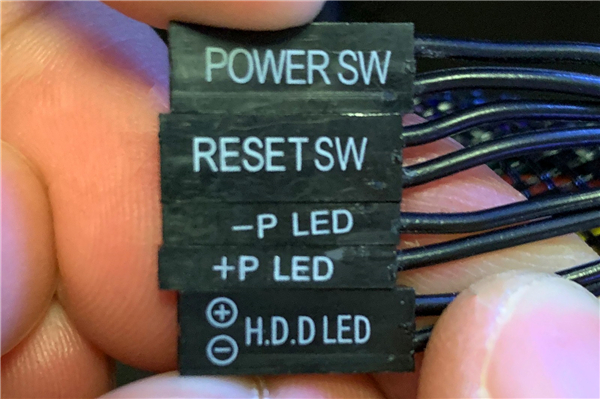

  要注意,POWER LED和HDD LED 有+-之分哟~

电脑主板跳线接法图解析

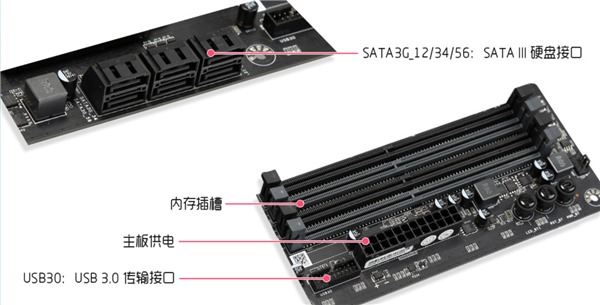

  SATA3G_12/34/56:SATA II硬盘接口

  USB30:USB 3.0 传输接口

  主板供电、内存插槽

电脑主板跳线接法图解析

  CPU_FAN:CPU散热器专用接口、CPU供电、CPU接口

  CPU_PUMP(也叫CPU_OPT、AIO_pump):水冷泵专用接口

电脑主板跳线接法图解析

  PCIE X 1:独立网卡、独立声卡等接口

  PCIE X 4:PCI-E 固态硬盘接口

  PCIE X 16:显卡接口

  M2:M.2 固态硬盘接口

电脑主板跳线接法图解析

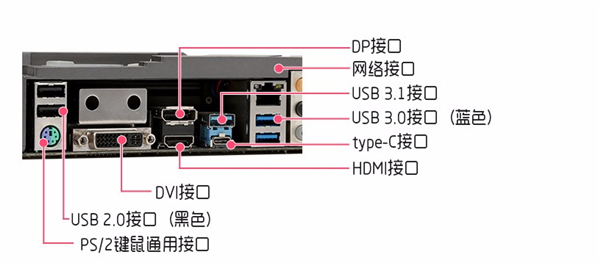

  PS/2键鼠通用接口、USB 2.0接口(黑色)、DVI接口、HDMI接口

  type-C接口、网络接口、USB 3.0接口(蓝色)

电脑主板跳线接法图解析

  音频接口(颜色区分)

  蓝色:声道输入 绿色:前置扬声器输出 粉色:麦克风输入

  橙色:中置和重低音 黑色:后置扬声器输出 灰色:测置扬声器输出

电脑主板跳线接法图解析

  主板用料不同,接口也会有所增减,因此以上接口仅通用大部分主板,仅供参考。相信看过电脑主板跳线接法图解的小伙伴都可以轻松接线了。
